半導體是現代電子工業的核心，其制造過程涉及數百道精密工序。在這一復雜流程中，真空泵扮演著不可或缺的角色。從硅片加工到芯片封裝，真空技術貫穿始終，為半導體器件的性能與良率提供保障。

薄膜沉積環節

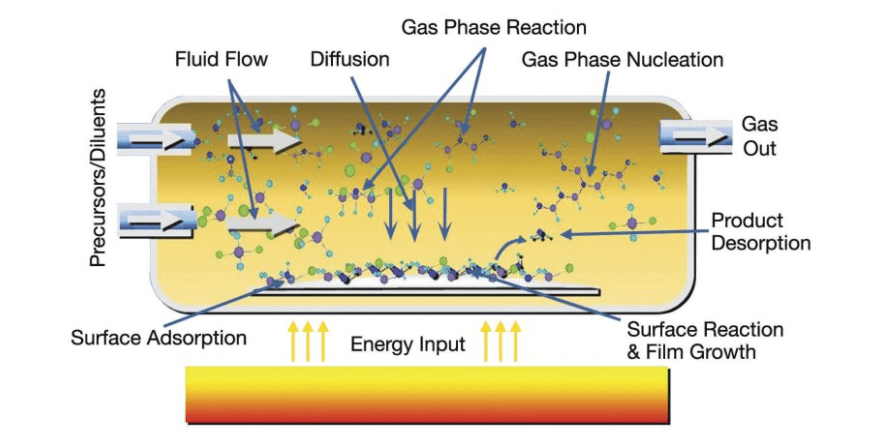

        薄膜沉積是半導體制造的核心工藝之一，通過在硅片表面沉積導電層或絕緣層（如二氧化硅、氮化硅、金屬薄膜），為芯片構建電路基礎?；瘜W(xué)氣相沉積（CVD）和物理氣相沉積（PVD）是兩種主流技術，均需在真空環境中完成。真空泵在此環節的作用是快速抽離腔體內的空氣分子，將壓力降至10?2至10??帕（Pa）量級，確保反應氣體均勻分布并避免雜質干擾。例如，在原子層沉積（ALD）工藝中，真空泵需精準控制壓力波動，以實現單原子層級別的薄膜生長精度。

刻蝕工藝

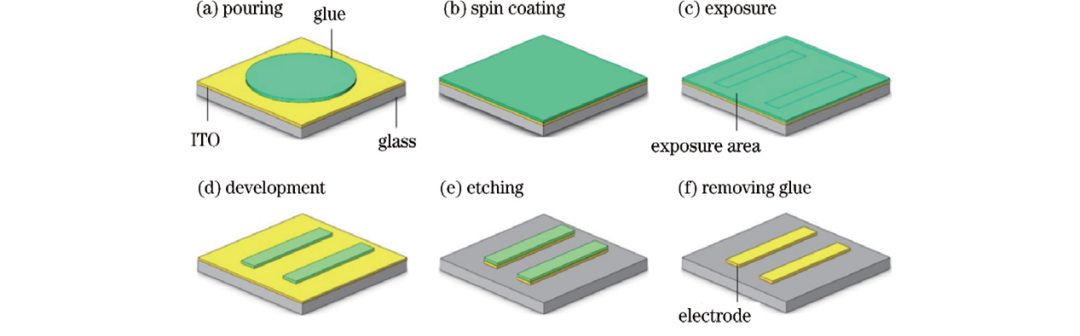

        刻蝕是通過物理或化學手段去除硅片表面多余材料的工序，用于定義電路圖案。干法刻蝕（如等離子刻蝕）需在真空反應腔中進行。真空泵在此階段需迅速排出刻蝕副產物（如揮發性氣體和顆粒），同時維持穩定的低壓環境（通常為0.1-10 Pa）。以深硅刻蝕為例，真空泵需配合高密度等離子體源，確?？涛g氣體（如SF?）的有效離解，從而形成垂直側壁的高深寬比結構。若真空度不足，殘留氣體會導致刻蝕速率不均甚至設備污染。

離子注入

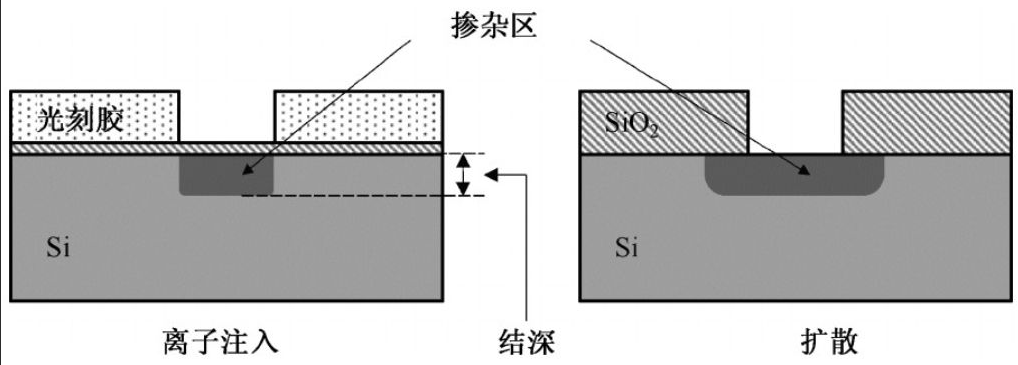

        離子注入是通過高能離子束改變硅片電學特性的工藝，用于形成晶體管源漏區或調整閾值電壓。該工藝需在超高真空（10??至10?? Pa）環境下進行，以避免氣體分子與離子束碰撞造成能量損失或路徑偏移。真空泵在此環節需具備極高的抽速和極限真空能力，例如渦輪分子泵與低溫泵的組合可有效排除氫氣、氦氣等輕質氣體。此外，真空系統還需耐受離子注入產生的高熱量與輻射，確保長期穩定運行。

光刻環節

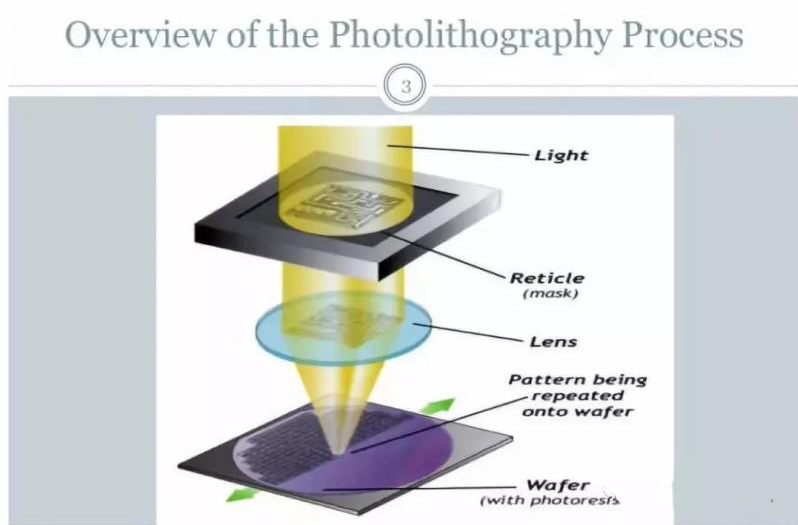

        光刻是半導體制造中最精密的圖形轉移工藝，其核心步驟——紫外光或極紫外光（EUV）曝光——對潔凈度要求極高。雖然光刻膠涂覆與顯影無需真空環境，但部分高端光刻設備（如電子束光刻機）的電子光學系統需在真空下運行，以避免電子散射。真空泵在此類設備中負責維持10?3至10?? Pa的真空度，確保電子束聚焦精度達到納米級。此外，EUV光刻機的反射鏡鍍膜與光源系統也依賴真空技術，以減少光能損耗。

封裝與測試

        芯片封裝需將晶圓切割后的單個芯片與基板連接，并進行密封保護。在氣密性封裝（如陶瓷封裝）工藝中，真空泵用于抽除封裝腔體內的空氣，防止水汽或氧氣殘留導致器件氧化失效。真空壓力燒結、真空回流焊等工藝也需依賴真空泵控制環境。在芯片測試環節，部分高精度探針臺需在真空或惰性氣體環境中工作，避免空氣放電干擾電信號測量。

        真空泵在芯片生產的各個環節中具有重要作用，其性能直接影響芯片的良率、功耗與可靠性。隨著制程向3納米以下邁進，對真空系統的抽速、極限真空度及潔凈度提出了更高要求。未來，干式真空泵、磁懸浮渦輪泵等創新技術將進一步推動半導體產業的精密化與高效化發展。來源：Jeff的芯片世界
