分子真空泵（簡稱分子泵）的抽氣機制有別于傳統機械泵依靠泵腔容積變化抽氣，它以動量傳遞原理為基石，驅動氣體分子定向流動實現抽氣。憑借工作的穩定可靠與分子流態下卓越的抽氣效率，分子泵已成為清潔高真空和超高真空領域獲取真空的關鍵設備，廣泛應用于科學儀器及工業生產設備。

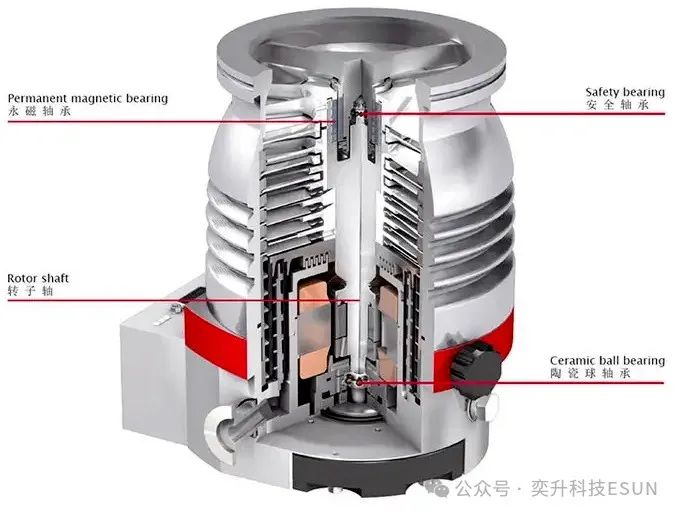

分子泵剖面圖
從結構與原理看，分子泵分為渦輪分子泵、牽引分子泵和復合分子泵三類。
牽引分子泵基于分子牽引現象。借助高速剛體表面攜帶并定向移動氣體分子。其優勢在于啟動快、分子流態下壓縮比高，能抽除多種氣體與蒸氣，對重氣體抽除尤佳。但因抽速小、密封間隙窄，工作可靠性差，易出故障且制造困難，實際應用較少。
渦輪分子泵是在牽引分子泵基礎上改進而來。其內部有交替排列的動輪葉與定輪葉，輪葉上有眾多特定角度傾斜的葉片，多級葉列串聯，排列為動片、定片交替循環。動葉片轉動時類似電扇葉片，將氣體從一側送至另一側。它屬于機械式真空泵，靠高速旋轉的渦輪轉子葉片與靜止葉片配合抽氣，在分子流區域?qū)Ρ怀闅怏w產生高壓縮比，極限真空度優于擴散泵，可達 10?? Pa。正常工作需一定前級真空度（1 - 200 Pa，因泵而異），常用機械泵作前級泵。
渦輪分子泵剖面圖
復合分子泵由渦輪分子泵與牽引分子泵串聯組合而成。融合二者優點，在 10?? - 1 Pa 寬壓力范圍有較大抽速與高壓縮比，提升了泵的出口壓力，在復雜真空應用場景適應性更強。
分子泵在眾多領域有著廣泛應用，包括但不限于以下方面：
如質譜分析、電子顯微鏡等，為高精度的物質分析提供高真空環境，確保分析過程的準確性與可靠性。
在電子組件、集成電路、柔性太陽能電池等制造過程中，滿足其對高真空環境的嚴格要求，保障產品質量與性能。
用于熱保護、增透、反射、光學濾光膜等工藝，有助于提升光學元件的光學性能與穩定性。
在表面保護、裝飾涂料、顯示器、屏幕等鍍膜工藝中，保證鍍膜的均勻性與附著力。
如真空爐、真空釬焊、真空燒結、真空合金等工藝，促進金屬材料的精煉與特殊性能合金的制備。
針對真空系統、車輛的油箱、安全氣囊等進行泄漏檢測，確保系統的密封性與安全性。
在醫學核磁共振成像、核粒子物理、核聚變研究、激光應用等研究實驗中，為實驗提供特定的真空條件，保障實驗的順利進行。
為節能燈生產過程中的某些工藝環節提供必要的真空環境，提高產品質量與生產效率。
在半導體產業中，涉及多種反應氣體的工藝條件，如離子注入、反應蒸發離子噴鍍、反應濺射、反應離子刻蝕、P 刻蝕、等離子體化學氣相沉積、低壓化學氣相沉積等，分子泵在這些工藝中均起著關鍵作用。
1
定期巡檢
應定期對分子泵進行巡檢，重點檢查泵體溫度、噪聲、振動等參數，以便及時察覺設備故障。對于接近或達到保養周期的分子泵，需及時與廠家取得聯系，確保設備維護的及時性與規范性。
2 故障處理流程
01.當分子泵出現故障時，應立即關閉分子泵進氣口處的擋板閥或者插板閥，迅速切斷分子泵與真空腔室的連接，防止故障進一步惡化或?qū)ζ渌考斐捎绊憽?/p>
02. 通過控制系統或分子泵控制器上的 “停止” 鍵，停止分子泵運轉，并密切觀察分子泵的運轉頻率。當顯示為 “0” 后，關閉電源，并斷開主電纜，確保設備完全停止運行且斷電。
03. 切斷分子泵前級與預抽泵的連接，使整個分子泵與真空系統隔離，避免系統內其他部分對故障分子泵產生干擾或受到其影響。
3 充氣操作
若分子泵設有氣體吹掃接口或充氣口等，在分子泵破壞真空后應斷開相關連接管路。若無此類充氣口，則需在保證分子泵進氣口處閥門、前級接口與預抽泵隔斷閥門無泄漏的前提下，緩慢打開前級接口，往分子泵內充氣，使分子泵內、外壓力保持一致。
當系統有多臺分子泵并聯使用時，務必在充氣前確認充氣動作對其他分子泵無不良影響；若無法確定，則應在工藝過程完成、整機停機后再進行充氣操作，以保障整個真空系統的穩定性與安全性。
4
后續拆卸步驟
01. 斷開分子泵前級接口與前級泵的連接后，切斷冷卻水路，為分子泵的拆卸做好準備。
02. 將分子泵與高真空閥門或真空腔室的連接件卸下，小心取下分子泵。對于油潤滑型分子泵，需將泵靜止半小時后，拆下油池，卸下潤滑油后，再進行包裝發運；其他分子泵可直接進行打包發運，打包時盡量采用原包裝，以保護分子泵在運輸過程中不受損壞。
原因：
冷卻不良或負載過大可能導致分子泵油發黑。冷卻不良會使泵體溫度升高，影響油的性能；負載過大則可能使泵在工作過程中產生過多熱量或受到異常應力，進而影響油的品質。
解決方法：
檢查冷卻系統，確保冷卻介質的流量、溫度等參數符合要求，檢查冷卻管路是否暢通、冷卻設備是否正常運行；同時檢查真空系統，查看是否存在漏氣、氣體負載異常等情況，排除可能導致負載過大的因素。
原因：
負載過大以及系統真空度不足可能致使分子泵在運轉過程中頻率出現波動。負載過大使泵的運轉阻力增加，而系統真空度不夠則會影響泵的抽氣性能與正常工作狀態，導致頻率不穩定。
解決方法：
對系統進行全面檢查，包括檢查被抽容器是否有泄漏、前級泵工作是否正常、氣體負載是否超出設計范圍等，找出導致負載過大與真空度不足的原因并加以解決。
原因：
1. 缺乏定期維護，導致軸承磨損加劇、潤滑不良等問題逐漸積累，最終引發燒毀。
2. 冷卻不良使軸承過熱，超出其正常工作溫度范圍，影響軸承的機械性能與壽命。
3. 沒有及時換油，油質變差，無法有效潤滑與散熱，增加軸承的摩擦與熱量產生。
4. 抽除的氣體中含有大量粉塵，粉塵進入軸承內部，加劇磨損與摩擦，破壞軸承結構。
解決方法：
1. 建立定期維護制度，按照規定的時間間隔對分子泵進行維護保養，包括檢查軸承狀態、清洗軸承、補充或更換潤滑油等。
2. 檢查冷卻系統，確保冷卻效果良好，使軸承溫度維持在正常范圍內。
3. 及時換油，根據分子泵的使用情況與油的品質變化周期，定期更換潤滑油，保證油的潤滑與散熱性能。
4. 對抽除氣體進行預處理，如設置過濾器等，隔離粉塵，防止其進入泵內尤其是軸承部位。
原因：
防護網破裂或前級管道破裂可能導致大塊碎玻璃等異物掉入泵內。防護網若存在質量缺陷、受到外力沖擊或長期使用老化等情況可能破裂；前級管道因壓力波動、腐蝕、機械損傷等原因也可能發生破裂，使異物進入分子泵。
解決方法：
優化系統設計，提高防護網的強度與可靠性，定期檢查防護網的完整性；加強前級管道的設計、選材與維護管理，確保管道的穩定性與密封性，防止破裂事件發生。
原因：
油池破裂或密封不良是導致分子泵油返到前級管道的主要原因。油池可能因材料缺陷、加工工藝問題、受到外力或高溫等因素影響而破裂；密封不良可能是由于密封件老化、安裝不當或密封面受損等導致。
解決方法：
檢查油池，查看是否有破裂跡象，如有破裂需及時修復或更換油池；對密封部位進行檢查與維護，更換老化或損壞的密封件，確保密封良好。
原因：
過熱與負載大是造成分子泵油池出現裂紋或者變形的常見因素。過熱可能源于冷卻系統故障、泵長時間高負荷運轉等；負載大則使泵體承受較大壓力與應力，傳遞至油池導致其結構受損。
解決措施：
檢查冷卻系統，排除冷卻故障，確保冷卻效果；分析負載過大的原因，如檢查真空系統是否存在異常氣體負載、泵的工作參數是否合理等，并進行相應調整。
原因：
分子泵中偶爾掉出頂絲、螺釘?shù)任矬w，可能是在平衡過程中遺漏的平衡釘。這種情況通常是偶然發生的，但仍需引起重視。
影響及解決方法：
一般情況下，少量此類部件掉落對分子泵的使用影響較小，但如果頻繁發生或掉落部件較多，則可能影響泵的動平衡與正常運轉。若發現此類問題，應檢查泵的平衡情況，必要時進行重新平衡調試，并確保在裝配過程中嚴格把控質量，避免類似部件遺漏。
要求：
對于膠圈口分子泵，卡鉗數量不作特殊限定，但至少使用 3 個。可根據法蘭大小選擇 3、6、12、24 等不同數量的卡鉗，以確保連接的安全性與穩定性。在實際應用中，應根據具體的法蘭尺寸、工作壓力、密封要求等因素綜合確定卡鉗數量與安裝方式，保證分子泵的密封性能與機械連接可靠性。
程序丟失或錯亂原因：
1. 電壓不穩可能導致變頻器電源內部電路工作異常，使程序存儲或運行受到干擾，從而造成程序丟失或錯亂。
2. 強干擾，如電磁干擾、射頻干擾等，可能影響變頻器電源的控制信號與數據傳輸，破壞程序的正常執行。
3. 高壓打火可能產生瞬間的高能量脈沖，對電源電路與程序存儲芯片造成沖擊，導致程序損壞或錯亂。
4. 人為解密等非法操作也可能破壞變頻器電源的程序完整性與安全性，使其無法正常工作。
預防措施：
為避免此類問題，應確保供電電源的穩定性，可采用穩壓設備、濾波裝置等改善電源質量；對變頻器電源進行電磁屏蔽，減少外界干擾的影響；加強設備的安全管理，防止人為非法操作；定期對變頻器電源進行維護與檢查，及時發現并處理潛在問題。
界定與標準：
分子泵噪音小于 72 dB 為合格。然而，噪音的大小界定較為復雜，需要使用專用儀器并在特定的測試環境下進行測量。在實際應用中，可通過定期監測分子泵的噪音水平，對比正常工作時的噪音數據，及時發現噪音異常變化，判斷泵是否存在故障或潛在問題。如噪音突然增大，可能預示著泵的軸承磨損、部件松動、氣流異常等情況，需及時進行檢查與維修。
風冷要求：
對于風冷分子泵，外界溫度需控制在適宜范圍內。一般來說，應避免在高溫環境下長時間運行，過高的外界溫度會降低風冷效果，導致泵體溫度升高，影響泵的性能與壽命。
具體的適宜外界溫度范圍因分子泵的型號、規格與設計參數而異，通常應參考設備制造商提供的技術資料與使用說明書。
水冷要求：
水冷分子泵對水有特定要求，包括水溫、水流量等。水溫應控制在一定范圍內，一般不宜過高或過低，過高可能導致冷卻效果不佳，過低則可能引起結露等問題。水流量需滿足泵的散熱需求，確保有足夠的冷卻介質帶走泵在工作過程中產生的熱量。若未達到水冷要求，可能出現無故停機、泵體損壞（如碎泵）、油變黑等嚴重后果。
因此，應配備水溫監測與調節裝置、水流量監測設備，定期檢查與維護水冷系統，保證其正常運行。
接地要求：
分子泵電源本身設有接地線，在安裝與使用過程中，只需保證有良好接地即可。良好的接地可有效防止漏電事故，保障操作人員安全，同時減少電磁干擾對設備的影響。接地電阻應符合相關電氣安全標準，一般要求接地電阻值較小，可通過接地電阻測試儀進行測量與檢查。
屏蔽要求：
屏蔽主要是針對強磁場和強輻射的防護。在分子泵周圍存在強磁場或強輻射源時，如其他電氣設備、電磁輻射裝置等，應采取適當?shù)钠帘未胧缡褂闷帘握帧⑵帘坞娎|等，減少外界磁場與輻射對分子泵電源及內部電路的干擾，確保分子泵的正常工作與測量精度。
原因：
變頻器電源在轉速上升過程中自動關機并顯示 “Poff”，通常是由于電壓低所致。電壓低可能是供電電源本身電壓不足、線路壓降過大、電源故障等原因引起。當電壓低于變頻器電源的最低工作電壓要求時，電源會自動保護關機，以防止設備因低電壓運行而損壞。
解決方法：
檢查供電電源電壓是否正常，可使用電壓表進行測量；檢查供電線路是否存在接觸不良、電阻過大等問題，如有問題及時修復；若供電電源本身存在故障，應進行維修或更換，確保電壓穩定在變頻器電源的正常工作范圍內。
原因：
1.誤操作是導致分子泵葉片破碎的常見原因之一，例如突然的破真空操作。由于轉子與定子葉片之間的間隙極小，如果葉片材質較薄或較軟，突然的空氣阻力會使葉片發生變形，進而可能造成轉子與定子之間的摩擦，最終導致葉片破碎。
3. 電壓的不穩定對磁浮類分子泵損傷較大。電壓波動可能導致泵的轉速不穩定、磁場變化異常，使葉片受到不均勻的力，從而增加葉片破碎的可能性。
4. 前級泵的效率差會影響分子泵的工作狀態。因為腔體內大部分氣體首先由前級泵抽出，若前級泵效率低下，分子泵工作時會較為吃力，啟動速度慢、抽氣時間長、電流高、溫度升高等，這些因素都可能間接導致葉片破碎。
5. 分子泵保養時的動平衡未做好。動平衡不佳會使泵在運轉過程中振動過大，降低抽氣效率，同時也容易造成軸承過度磨損，進而影響葉片的穩定性，增加葉片破碎的風險。
6.軸承部分未使用原廠標準軸承。非原廠標準軸承可能在效果和尺寸上存在偏差，影響泵的整體機械性能，導致葉片受力不均，容易引發葉片破碎。
